엔아이스퀘어 공간전하 측정 시스템은 PEA(Pulsed Electro Acoustic) 측정법을 기반으로 HVDC, HVAC,고분자 절연 Sheet의 공간전하 측정을 위한 측정 셀,고전압 펄스 발생기, 고전압 인가 장치, 고속 측정시스템과 측정 대상에 따른 최적화된 알고리즘을 통해서 All-in-one으로 공간전하의 분포 신호를 고속, 고 분해능으로 측정 가능한 특허 등록된 시스템입니다.

공간전하 측정 시스템 통합 모듈은 고성능 임베디드 신호 프로세싱, 데이터 로깅 및 컨트롤을 위한 임베디드 리얼타임 컨트롤러 및 고속 신호 측정 디지타이저 모듈 신호 수집 시스템을 i7급 이상의 CPU 멀티코어 프로세스를 탑재한 PXIe 플랫폼 기반으로 구동됩니다. 산업용 시스템에서 최적화되도록 견고한 운영 스펙을 통하여 유연한 공간신호 측정에 적합하고 공간전하 측정 시스템 모듈 시스템과 공간전하 측정에 필요한 장치들과 통합되었을 때 이상적인 공간전하 측정 시스템으로 구현 가능하며, 인덕션 유도가열 시스템과, 밴드히터 등을 조합하여 온도에 따른 공간전하 밀도 측정 시험 등으로 확장 가능합니다.

엔아이스퀘어 공간전하 측정을 위한 모든 컴포넌트를 설계 및 직접 제작하며 고객 요구사항에 따라서 최적화된 솔루션을 공급합니다.

모듈 구성 / 하드웨어

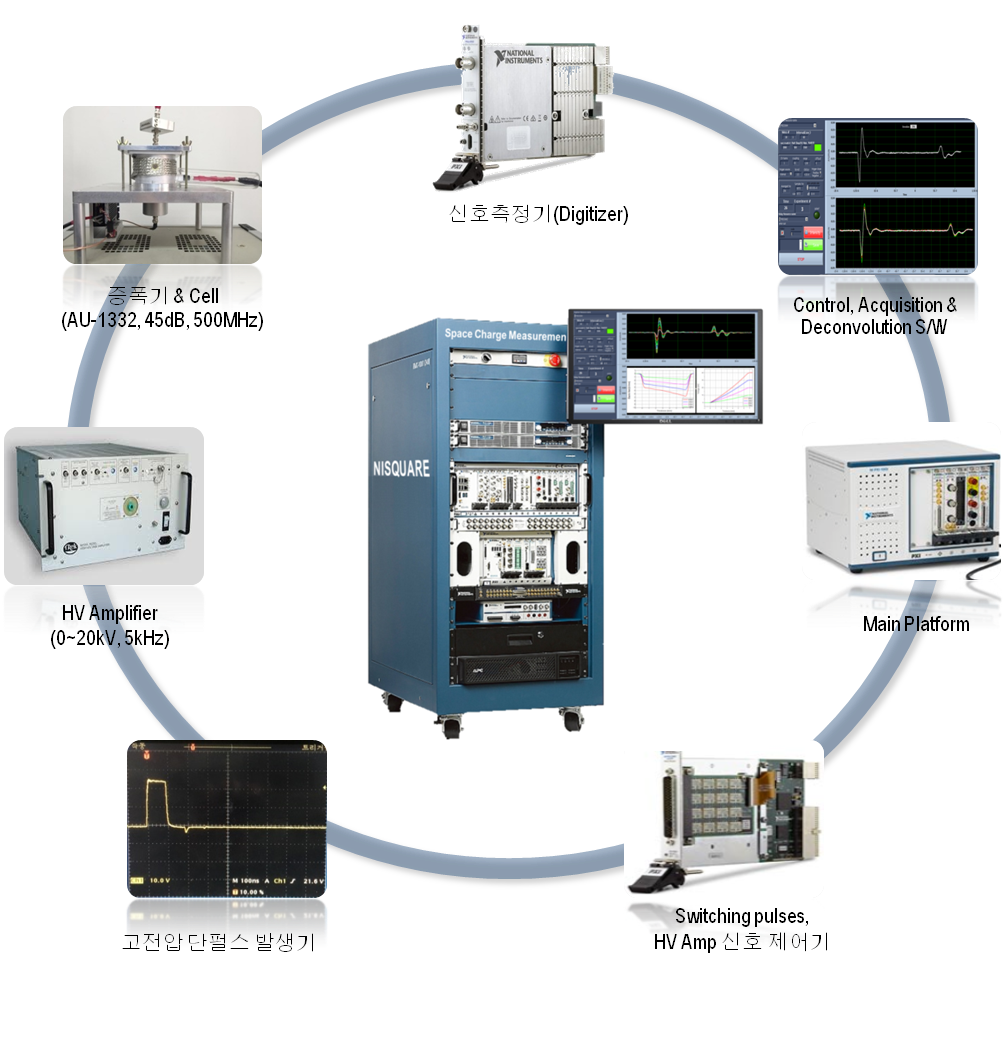

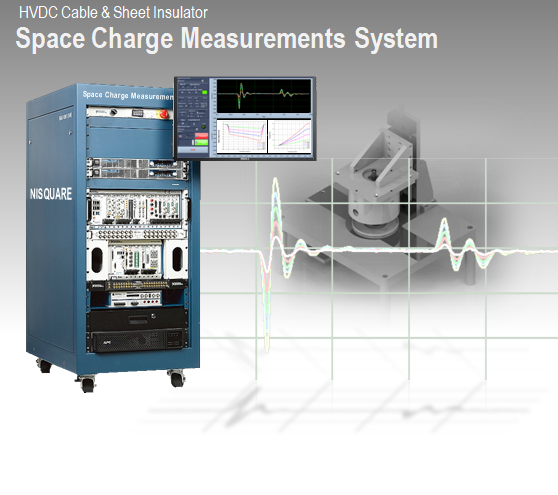

Space Charge Measurements System Platform

Measurements Cell

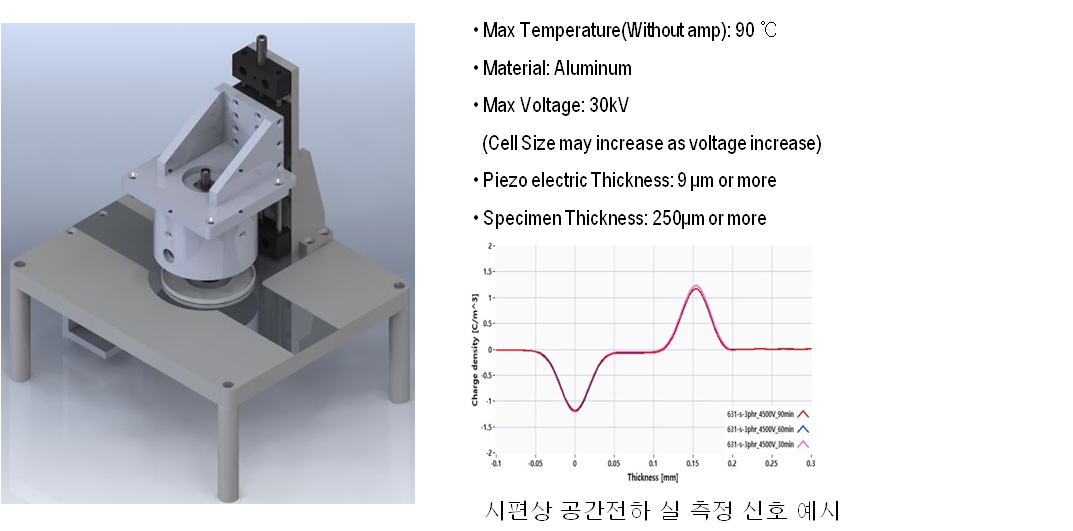

Flat Specimen Space charge Measurement cell

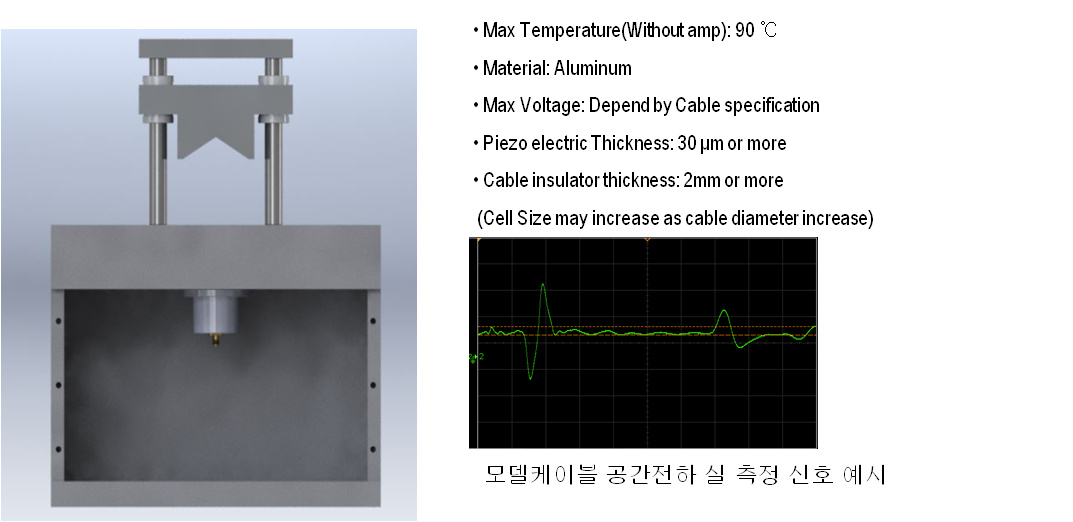

Cable Space charge Measurement cell

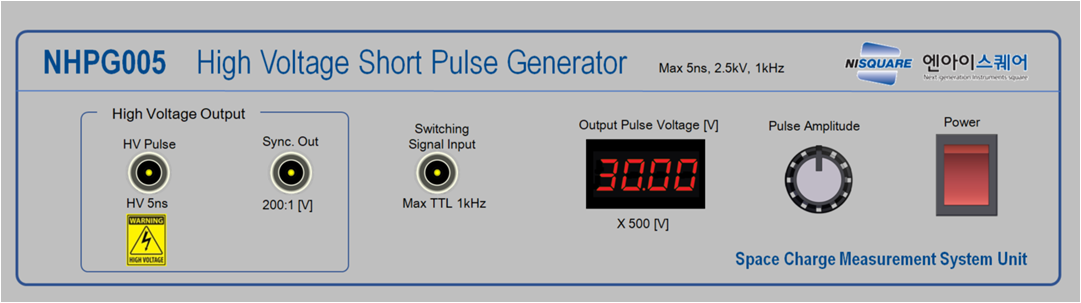

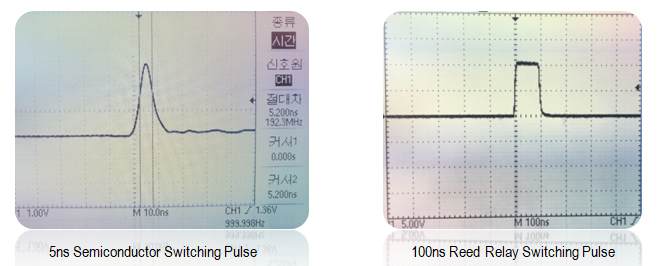

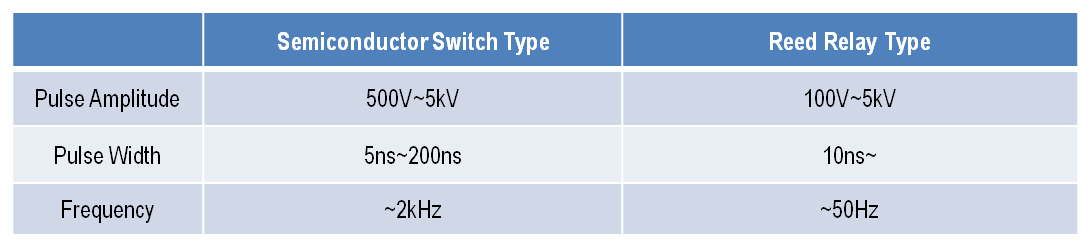

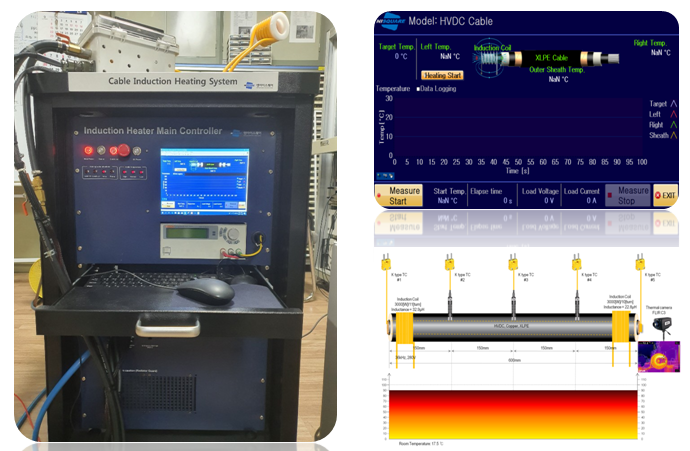

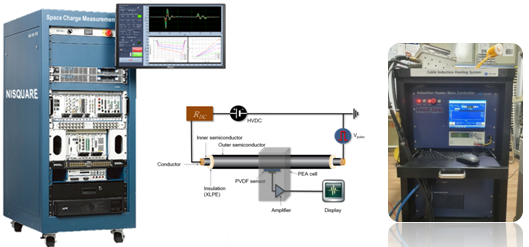

Cable Induction Heating System

온도에 따른 케이블 공간전하 측정 시험을 위한 유도가열 시스템으로 최대 90℃까지의 온도 제어를 2ch 인덕션 코일을 통해서 정확히 제어 합니다. 특히 외부 가열 방식이 아닌 HVDC 운전 상황과 동일한 도전체에서 열을 유도하는 방식입니다.

케이블 가열시 XLPE의 열화를 방지하기 위한 온도 제어 알고리즘이 적용되어 있으며 인덕션 코일은 케이블의 XLPE 두께 및 도전체의 재질 및 규격에 따라서 제작 됩니다.

모듈 구성 / 소프트웨어

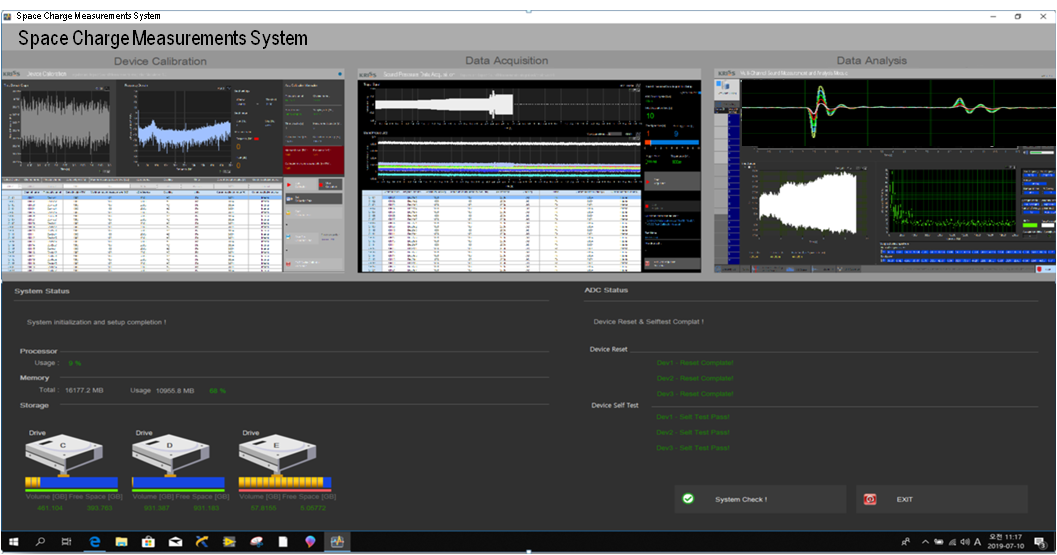

SCMS

Space Charge Measurements Software – Time Domain Data Acquisition & Raw Data Logging

SCAM

Space Charge Analysis Module [SCAM] – Deconvolution, Calibration & Report Generation

Space Charge Measurements System 전용 소프트웨어는 공간전하 측정에 필수적인 고전압 소스의 제어 및 정확한 펄스 제어, 분해능 향상을 위한 고속 측정등을 수행합니다.

측정 및 데이터 로깅 시스템, 측정 신호 분석 시스템을 하나의 모듈로 통합 운용 가능하도록 구성되어 있으며 고속, 대용량 신호 측정 시 요구되는 측정 장치의 메인 프로세스의 상태, 측정 시스템의 자가 진단등의 기능을 통해서 유연하게 사용 가능하도록 제작 되었습니다.

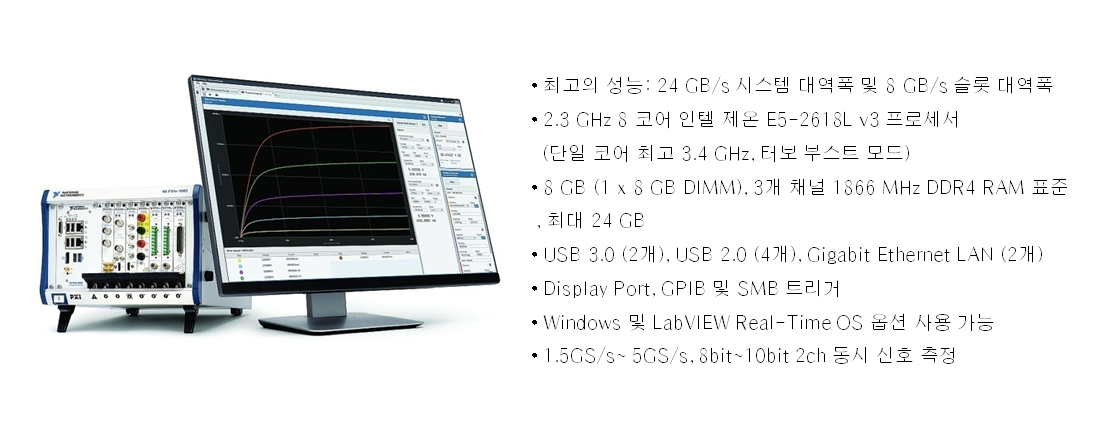

권장 프로세스
Target Operating System : , Windows 7 SP1, Windows 8, Windows 10 또는 이후 버전 (32bit, 64bit)

Core Processor : i7급 이상의 Multi-core CPU

Memory : 8GB 이상, HDD : 256GB SSD 이상, Windows 7 SP1,Graphic Resolution : 3840 X 2160
